Kompleksowe stanowisko do prób ciśnieniowych

【Wprowadzenie do sprzętu】

Stanowisko do kompleksowych prób ciśnieniowych służy do weryfikacji ciśnienia, utrzymania ciśnienia, rozhermetyzowania, rozerwania, szybkości zmiany długości i innych badań rur klimatyzacyjnych i elementów łożysk ciśnieniowych pojazdów samochodowych w środowisku wypełnionym cieczą (olejem silikonowym).

【Elementy testowe】

1. Test rozerwania: bezpośredni wybuch;
2. Test rozerwania z utrzymaniem ciśnienia: utrzymywanie ciśnienia-Utrzymywanie ciśnienia-Rozrywanie, ciśnienie i czas utrzymywania ciśnienia można ustawić dowolnie;
3. Wieloetapowy test utrzymania ciśnienia: utrzymywanie ciśnienia-Utrzymywanie ciśnienia-Utrzymywanie ciśnienia-Utrzymywanie ciśnienia-Rozszczelanie ciśnienia, test wieloetapowy;
4. Szybkość zmiany długości: Napełnij wodą i zwiększ ciśnienie, zaznacz 300 mm, zwiększaj ciśnienie, utrzymując ciśnienie przez 5 minut, zmierz ponownie, aby obliczyć szybkość zmiany długości;
5. Metoda utrzymywania ciśnienia: Utrzymywanie ciśnienia kompensacyjnego;

【Parametry techniczne】

Wygląd sprzętu:

• Dł. × szer. × wys. (w przybliżeniu): Rozmiar netto mniejszy lub równy 2400 × 1200 × 2100 (mm) przy zamkniętych drzwiach komory;

• Waga całkowita: 800kg;

Moc pomocnicza:

• Zasilanie: AC380V(+15%/-10%), 50Hz, 16kW;

• Gas source: 0.6-0.8Mpa, flow rate>1,5m3/min;

System zwiększania ciśnienia rozrywającego:

• Ciśnienie próbne: 0,5-60 MPa;

• Szybkość zwiększania ciśnienia: 0,5Mpa/min-20Mpa/min/regulowana/w zależności od rozszerzalności próbki testowej;

• Rejestracja wartości szczytowej: Mea

• Nagrywanie oprogramowania zabezpieczającego i kontrolnego;

• Dokładność pomiaru ciśnienia: ±0,25% FS;

• Dokładność kontroli ciśnienia: ±1,5% FS;

• Czas utrzymywania ciśnienia: Ustawiany dowolnie;

• Napełnione i wydechowe: Automatyczne napełnianie cieczą;

• Metoda oczyszczania medium testowego po teście: Sprzęt wyposażony-w wbudowany króciec odprowadzający, który jest podłączony do punktu drenażowego Klienta;

Średni system:

• Medium testowe: olej silikonowy;

• Filtr: 80μm;

• Średnia temperatura: RT+10~150 stopni;

• Zbiornik średni: Zbiornik o normalnej temperaturze 30L + Zbiornik średni o wysokiej temperaturze 30L;

• Metoda ogrzewania: elektryczna rura grzewcza + metoda kontroli temperatury PID;

• Materiał: stal nierdzewna;

• Temperatura: RT;

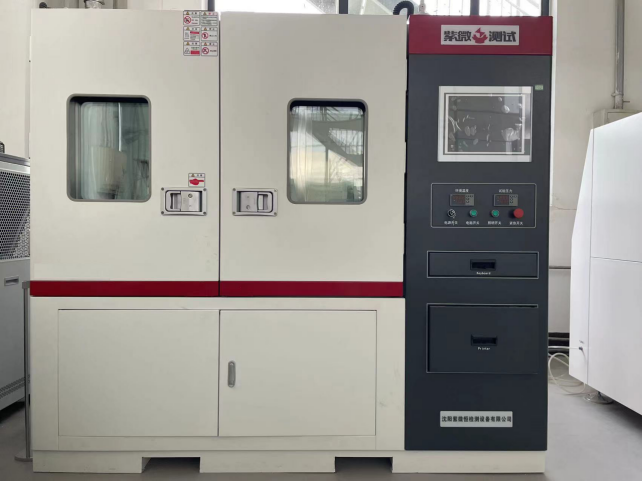

Komora środowiskowa o wysokiej temperaturze:

• Część testowa: zewnętrzna-powłoka natryskowa z dwustronnej blachy ocynkowanej, wewnętrzna blacha ze stali nierdzewnej 304 o grubości 1,5 mm/z narzędziami zabezpieczającymi próbkę;

• Zakres temperatur: RT+10~150 stopni;

• Jednolitość temperatury: ±2 stopnie;

• Ustawienie temperatury: 0,1 stopnia;

• Stabilne odchylenie: ±1 stopień;

• Drzwi obserwacyjne bezpieczeństwa: Okno obserwacyjne przyjmuje szkło ochronne z systemem oświetleniowym;

• Komora testowa: dł. × szer. × wys.: 1400 × 580 × 600 mm (w przybliżeniu);

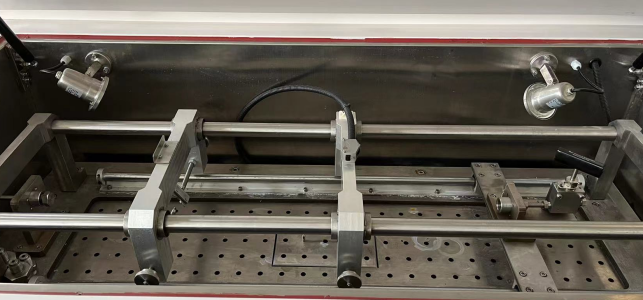

Oprzyrządowanie elementu testowego:

• Podłączanie oprzyrządowania:

  Stacja jednostanowiskowa, mocowanie hydrauliczne (z zaciskiem, rdzeniem, stacją hydrauliczną);

  Złącza gwintowane na obu końcach węża są wyposażone w oprzyrządowanie stałe i zabezpieczające;

• Wymiar próbki badanej: Wymiar próby na rozerwanie: Lmax=1000mm, specyfikacja średnicy wewnętrznej: 8, 9,5, 10,5, 13, 16, 18;

Test szybkości zmiany długości:

• Metoda pomiaru: Laserowy czujnik przemieszczenia;

• Oprzyrządowanie: zastosuj-pręt wiodący, pośrednią metodę pomiaru;

Test rozszerzenia:

• Test rozszerzania próbki testowej: Służy do testowania rozszerzalności objętościowej próbki testowej pod pewnym ciśnieniem;

• Metoda badania: Biorąc pod uwagę wysokie ciśnienie i dużą objętość istniejącego rurociągu Klienta, system przyjmuje wagę do ważenia;

System komputerowy:

• Dolny komputer: PLC;

• Górny komputer: Komputer przemysłowy;

Oprogramowanie komputerowe:

• Oprogramowanie sterujące: Visual Basic/Labview;

• Format raportu: Microsoft Office;

【Zalety produktu】

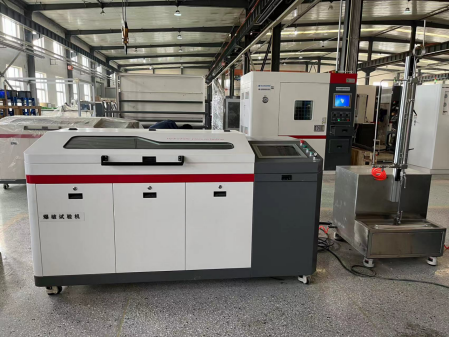

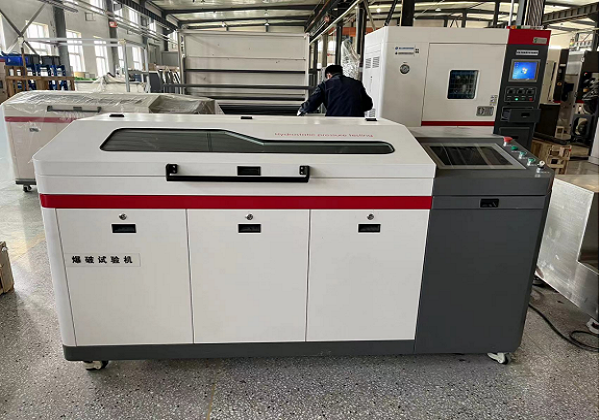

• Konstrukcja szafy monitorującej komputer (lewa strona), systemu próby ciśnieniowej (na dole stołu do prób rozrywających) i komory testowej (prawa strona) przyjmuje ujednolicony styl (kolor: szara drobna zmarszczka 1022/biała zmarszczka 0050/pasek dekoracyjny w kolorze bladoftaleinowego błękitu);

• Sprzęt wygląda jak dwustronna-blacha ocynkowana z powłoką natryskową, a komora próbki testowej jest wykonana z blachy ze stali nierdzewnej 304;

• Oświetlenie jest zainstalowane wewnątrz stanowiska do prób rozrywających, co ułatwia obserwację;

• Zastosuj sprzęt mechaniczny do tłoczenia stali węglowej, natryskiwania powierzchni i ocynkowanych kółek Footmaster. Kółka można zamocować i przesuwać, regulując wbudowane-pokrętła w górę i w dół;

• Kontrola i wyświetlanie szybkości zwiększania ciśnienia w systemie: Określ szybkość zwiększania ciśnienia i górną granicę ciśnienia badanej próbki, zapisuj i rysuj krzywą ciśnienia-w czasie podczas ładowania, dokładność rozdzielczości: ciśnienie: 0,001 MPa/indeks, czas: 1 s/indeks; Rozdzielczość szybkości jest podzielona na punkty przecięcia poziomego i pionowego, dokładność <0,001 MPa/s;

• Czujnik ciśnienia systemu zawiera zewnętrzny interfejs ciśnieniowy, który jest portem pomiaru ciśnienia porównawczego;

• Źródłem ciśnienia systemu jest pompa wspomagająca gaz-ciecz, pracująca w zakresie ciśnień 0,5–60 MPa. Jest sterowany przez pneumatyczny zawór proporcjonalny, a system automatycznie przełącza system kontroli ciśnienia poprzez zawór elektromagnetyczny, aby osiągnąć pełny zakres bez martwych stref;

• W czujniku zastosowano czujniki-znanej marki, aby zapewnić dokładność pomiaru ciśnienia;

• Sekcja niskiego ciśnienia kompleksowego stanowiska do prób ciśnieniowych wykorzystuje zasadę zwiększania ciśnienia gazu-cieczy z większą dokładnością, stabilnością i doskonałą ciągłością zwiększania i zmniejszania ciśnienia. Dzięki sterowaniu w-pętli zamkniętej z dużą powtarzalnością;

• Do wyboru pompy napędzanej gazem system wykorzystuje importowaną pompę wspomagającą napędzaną gazem o niskim współczynniku tarcia i dużym przepływie, która zmniejsza martwą strefę podczas uruchamiania pompy napędzanej gazem i zapewnia ciągłe ciśnienie poprzez szybkie przełączanie pompy, co może nadal pracować ze stabilną wydajnością i wysoką niezawodnością;

• W źródle hydraulicznym stałego ciśnienia zastosowano wysokiej jakości pompę napędzaną gazem, w połączeniu z systemem stabilizacji ciśnienia i magazynowania energii, aby zapewnić źródło stałego ciśnienia, zapewniając stabilną moc wyjściową;

• W złączach i rurociągach systemu zastosowano złącza ze stali nierdzewnej o ultrawysokociśnieniowym-i wysokociśnieniowe rury ze stali nierdzewnej bez szwu, aby zapewnić bezpieczeństwo systemu, a cały rurociąg systemu nie jest-spawany;

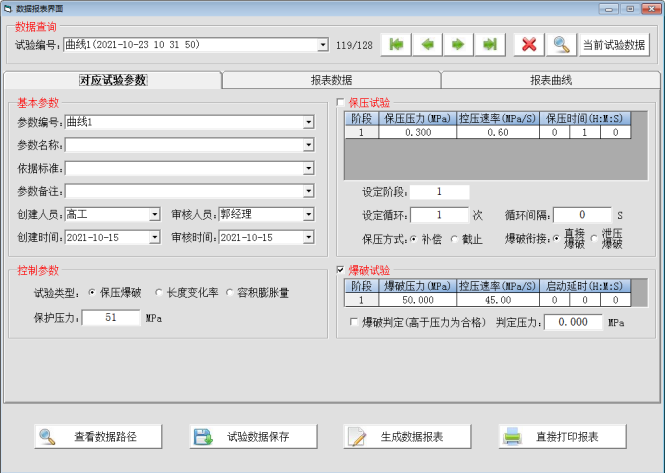

• Automatyczne gromadzenie i przetwarzanie danych testowych: Automatyczne tworzenie testowej bazy danych, do której można w dowolnym momencie przeszukiwać bazę danych, a dane można przechowywać przez długi czas; Wyświetlanie w czasie rzeczywistym krzywych i parametrów testowych, a także przechowywanie i rejestrowanie wyników testów, takich jak wartości szczytowe rozerwania, ciśnienia testowe itp.; Zapisane dane można eksportować w formacie dokumentu biurowego. Po zakończeniu testu wydrukuj raport z testu i krzywą ciśnienia, a raport z testu będzie można dowolnie edytować;

• W systemie zastosowano czujnik ciśnienia-o wysokiej częstotliwości, aby uzyskać dużą prędkość zwiększania ciśnienia i wysoką częstotliwość próbkowania. Dzięki próbkowaniu o wysokiej częstotliwości można dokładniej kontrolować ciśnienie wyjściowe i narysować gładszą krzywą ciśnienia wyjściowego;

• System dodaje również zawór nadmiarowy nieprawidłowego ciśnienia, który może bezpiecznie rozładować wysokie ciśnienie wewnątrz systemu w przypadku jakichkolwiek nieprawidłowości;

• Zastosuj samodzielnie-opracowane przez ZWH dedykowane oprogramowanie sterujące, proces testowy to w pełni automatyczna kontrola i automatyczny pomiar, który charakteryzuje się dobrym profesjonalizmem, wysoką niezawodnością i łatwą modernizacją i może być stale aktualizowany i ulepszany wraz z rozwojem technologii pomiarów i kontroli maszyn testujących oraz aktualizacjami standardu testowego;

• Po rozerwaniu próbki ciśnienie gwałtownie spada i ciśnienie zostaje automatycznie zatrzymane, to znaczy po uszkodzeniu próbki urządzenie posiada funkcję automatycznego wyłączania, co maksymalizuje bezpieczeństwo personelu i sprzętu oraz nadaje się do testów bezzałogowych;

• Ze względów bezpieczeństwa ciśnienie można zwiększyć tylko wtedy, gdy drzwi bezpieczeństwa komory badawczej są zamknięte;

• Na drzwiach bezpieczeństwa komory badawczej znajduje się przezroczyste okienko obserwacyjne, które pozwala na wyraźną obserwację i kontrolę wycieku i rozerwania badanego przedmiotu podczas badania;

• Interfejs operacyjny jest prosty i wygodny oraz łatwy w aktualizacji i utrzymaniu;

• Główne komponenty elektryczne są importowane, co zapewnia dokładność i stabilność maszyny testującej w zasadzie i jakości;

• Wysokiej jakości pompa napędzana gazem i importowany zawór sterujący wysokiego ciśnienia mogą zapewnić, że cały sprzęt będzie działał bezawaryjnie przez długi czas;

【System sterowania】

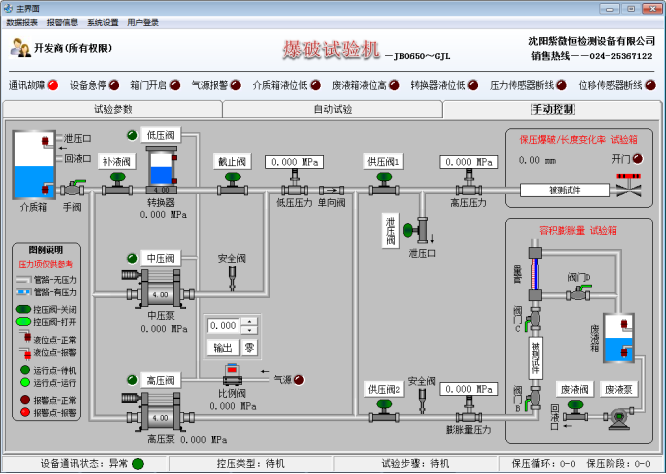

Komputerowy system sterowania służy do gromadzenia, przetwarzania i sterowania całym systemem, obejmującym głównie proporcjonalny system sterowania gazem i cieczą, system sterowania czujnikami, elektryczny system sterowania i system oprogramowania sterującego itp.;

• Proporcjonalny system kontroli cieczy gazowej: Proporcjonalny system kontroli cieczy gazowej może działać w sposób ciągły, bezpieczny i stabilny przez długi czas, spełniając wymagania testu rozrywającego; Steruj elektro-zaworem proporcjonalnym elektropneumatycznym za pośrednictwem modułu konwersji DA sterownika PLC, a następnie steruj pneumatycznym zaworem redukcyjnym za pomocą elektro-zaworu proporcjonalnego w celu uzyskania sterującego ciśnienia wyjściowego. Sterowanie ciśnieniem wymaga wysokiej częstotliwości odpowiedzi dynamicznej, małej histerezy sprzężenia zwrotnego, małej histerezy sterowania i małej kompleksowej czystej histerezy siłownika, więc sterowanie jest najbardziej złożone. Po różnych wyprowadzeniach teoretycznych, symulacjach wirtualnych i weryfikacji praktycznej opracowano metodę kontroli ciśnienia i udowodniono w rzeczywistych operacjach testowych, że metoda kontroli ciśnienia charakteryzuje się wysoką dokładnością, dużą szybkością, dobrą powtarzalnością i stabilną pracą;

• System kontroli wykrywania: system testowy wykorzystuje czujnik ciśnienia i kontroler. Zmierz ciśnienie podczas testu i średniego ciśnienia i steruj siłownikiem na podstawie zebranych informacji;

• Elektryczny układ sterowania:

  Elektryczny układ sterowania składa się z układu kontroli silnego prądu i układu kontroli słabego prądu;

  Silny system kontroli prądu: ochrona bezpieczeństwa transformacji napięcia zasilania i przeciążenia systemu, zwarcia itp.;

  System kontroli słabego prądu: System składa się ze sterownika PLC i zaworów elektrycznych itp.; PLC służy do sterowania przełącznikiem i wyjścia sygnału analogowego całego sprzętu;

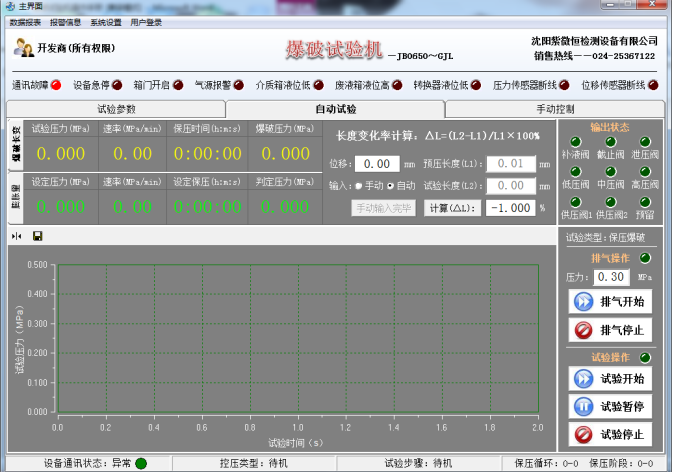

• System oprogramowania sterującego: Oprogramowanie sprzętu Burst składa się z wyższego oprogramowania komputerowego i niższego oprogramowania komputerowego. Górne oprogramowanie komputerowe to program usług sterujących działający na przemysłowym komputerze sterującym, obejmujący funkcję interfejsu człowiek-maszyna oraz gromadzenie i przetwarzanie danych; Niższe oprogramowanie komputerowe to program sterujący uruchamiany na sterowniku PLC w celu kontrolowania wyłączania i odłączania różnych siłowników;

【Projekt bezpieczeństwa】

• Bezpieczeństwo: Urządzenie przyjmuje tryb automatycznego sterowania i ustawia informacje wymagane do testowania przedmiotu obrabianego (chłodnicy oleju) w celu osiągnięcia normalnej pracy. Urządzenie może wyświetlać zmiany ciśnienia w czasie rzeczywistym podczas pracy i jest wyposażone w nadciśnieniowy zawór bezpieczeństwa, funkcję automatycznego zatrzymania alarmu i funkcję zatrzymania awaryjnego, aby zapewnić bezpieczeństwo sprzętu, przedmiotu obrabianego i personelu;

• Niezawodność: wszystkie elementy sprzętu są dostarczane przez-dostawców wysokiej jakości, markowych, co gwarantuje niezawodną jakość. Wszystkie podstawowe komponenty są importowanymi markami. Sprzęt przechodzi rygorystyczne debugowanie i akceptację przed opuszczeniem fabryki, aby zapewnić niezawodne działanie;

• Techniczna wykonalność: Podobny sprzęt ZWH już wcześniej projektował i produkował, personel projektowy posiada dojrzałą technologię do szczegółowego i doskonałego projektowania sprzętu;
